2、由于前面把线条设置为红色和3磅，所以这里显示这些值。在这里，除颜色和宽度（粗细）可设置外，还有透明度、复合类型、短画线类型、端点类型、联接类型，灰色的那几项用于设置独立的线条或带箭头的线条。 3、“颜色”的设置跟前面一样，“透明度”用于调整线条的透明度，如把它调为60%，效果如图7所示：
图7

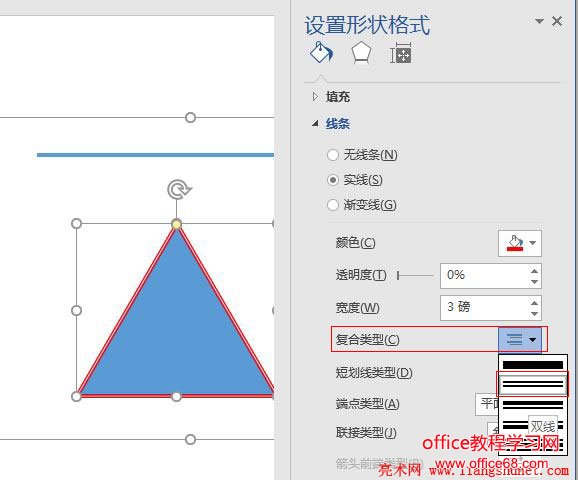

4、“复合类型”是线条又由几种样式的线条组合而成，单击其右边小图标，从展开的样式中选择“双线”，效果如图8所示：

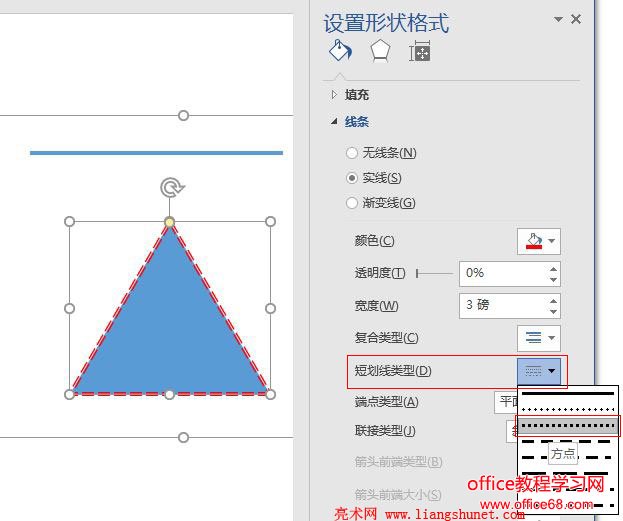

图8 5、“短划线类型”也就是虚线类型，选择“方点”样式，效果如图9所示：

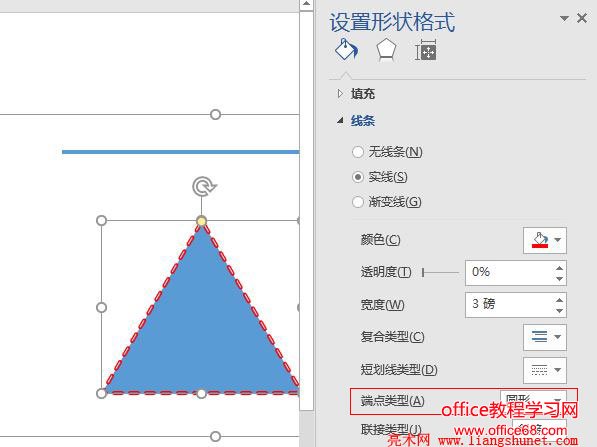

图9 6、“端点类型”分为三种，即正方形、圆形和平面，选择“圆形”，效果如图10所示：

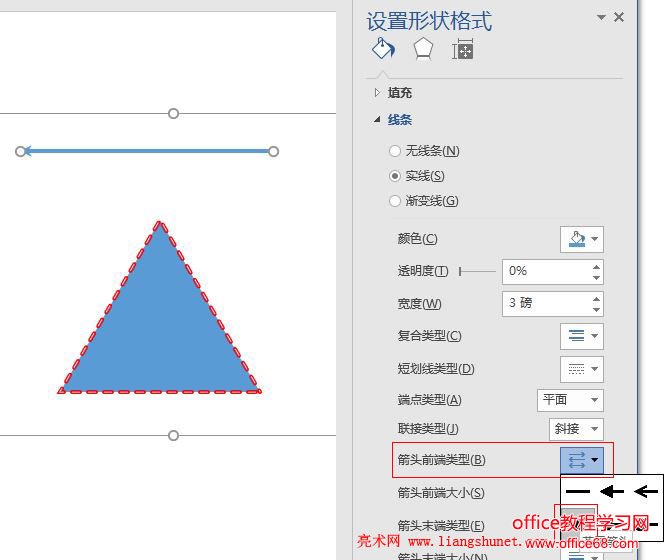

图10 7、“联接类型”分为圆形、棱台和斜接，根据需要选择即可。 8、选中直线，灰色的那几项变为可选；“箭头前端类型”选择“燕尾箭”，效果如图11所示：
图11 9、“箭头前端大小”选择“左箭6”，效果如图12所示：
图12 10、“箭头末端类型和大小”与前端一样，可自己选择。
（二）渐变线 1、选中三角形，选择“渐变线”，展开如图13所示：
图13
2、从图中可以看出，渐变参数与形状的渐变参数一样，设置方法也相同，请参考《Word 2016 图形形状参数灵活填充法》一文；“复合类型”以下的跟“实线”设置方法又一样。 |
