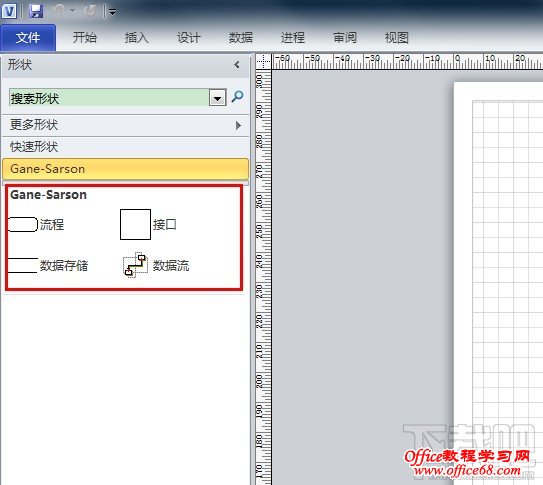

3、看到工具栏
构建上下文数据流图

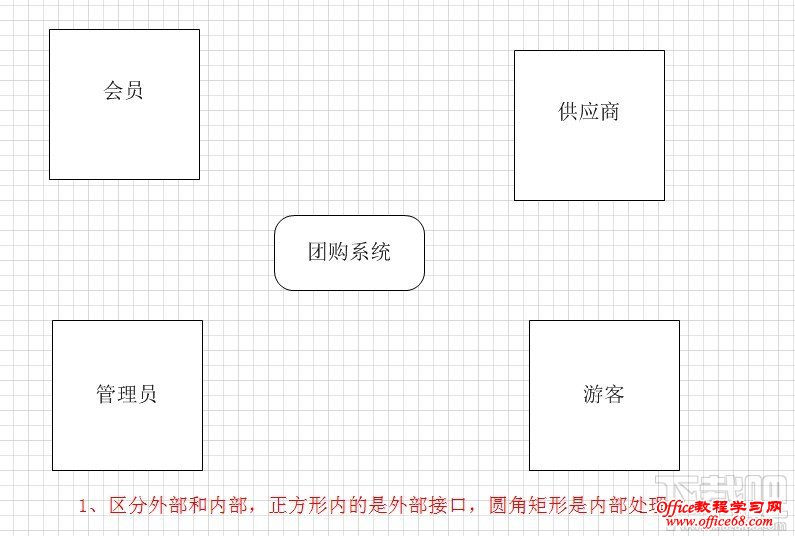

1、区分内部和外部让我们从用例中识别出可能的外部代理。可以看出外部代理分别是供应商，会员，管理员，游客。内部：购物子系统

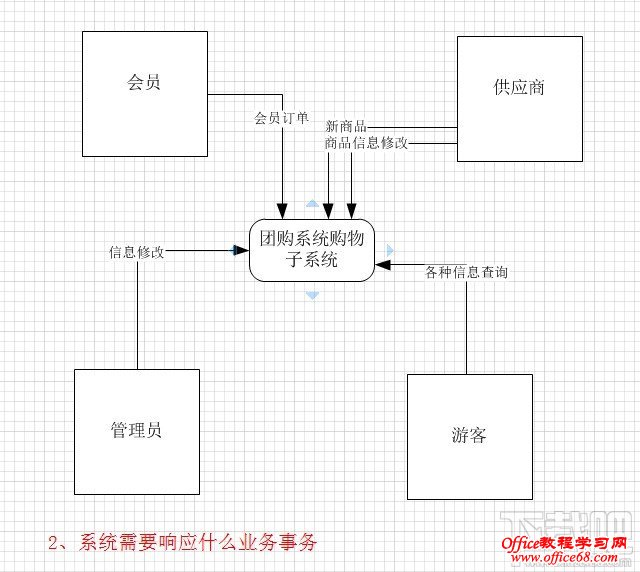

2、系统需要响应什么业务事务构建上下文数据流图是为了区分系统的边界。所以，我们将对一些响应过程进行抽象。

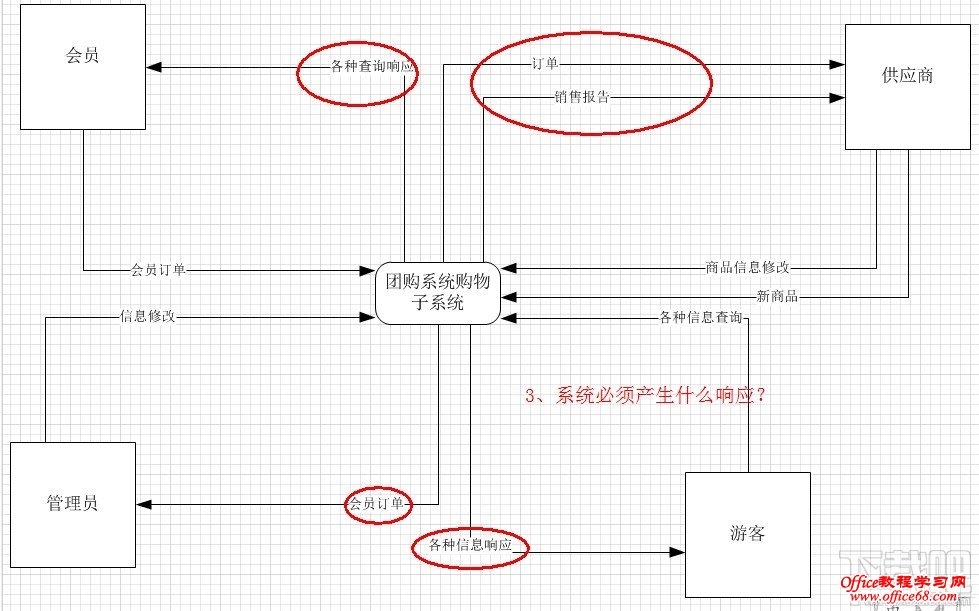

3、系统必须产生什么响应。其中画红圈的部分，是系统响应。
4、确定外部存储由于购物子系统没有涉及到外部存储，所以这一步就跳过了。
至此，上下文数据流图已经完成。 |
