10.接下来的任务是添加连接线。单击工具栏上的“连线工具”按钮，在弹出的下拉菜单中选择“连接线工具”项（图5）。

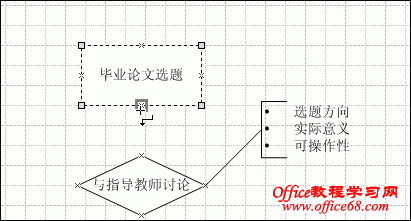

11.返回绘图区域后，将鼠标移至“毕业论文选题”图示下方的节点位置，按住鼠标左键并向下拖拉至“与指导教师讨论”图示框上节点位置，即可在两个图示框之间建立带方向的箭头连线 图6 。
12.用相同的方法添加其它图示框之间的连接线。 13.接下来添加连接线文字。双击“毕业论文选题”与“与指导教师讨论”两个图示框的左侧连接线，出现文本输入状态，在文本框中输入“未通过”，表示如果毕业论文选题未通过，则返回“毕业论文选题”过程，输入完成后单击框外任意区域可结束输入。 14.修饰图示格式，按住Shift键的同时用鼠标单击“与指导教师讨论”和“审核初稿”图示框，就将两个图示框同时选中了。单击菜单“格式/文本”，在弹出的对话框中，字体设置为“华文楷体”。单击“格式/填充色”，在弹出的对话框中将填充颜色设置为“15” 淡灰色 。 15.为了美化流程图，还可以为它添加背景图案。单击“形状”区的“背景”标题栏，在它下方的框内随即显示了背景模板图示。选择“轨道背景”并拖拉至右侧绘图区，松开鼠标按键后，弹出“用作背景”对话框，单击“是”按钮，这样就为流程图配置好背景图案了。 16.完成所有的操作之后，单击菜单“文件/保存”，在“另存为”对话框中的“文件名”文本框里输入“毕业论文写作流程图”，然后设置好保存路径，单击确定就完成任务了 |
