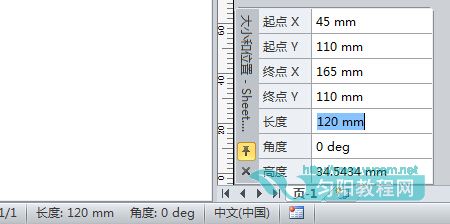

Visio 2010允许用户通过具体的设置项目，更改形状的属性。 1、更改尺寸和位置 用户除了可以通过拖动形状手柄调整形状的属性外，还可以通过精确的数值定义形状的尺寸和其他多种属性。选择形状后，用户即可在状态栏中查看形状的精确尺寸，包括宽度和高度等。 单击“宽度”或“高度”的值，在弹出的“大小和位置”菜单中可以设置形状的6种属性。

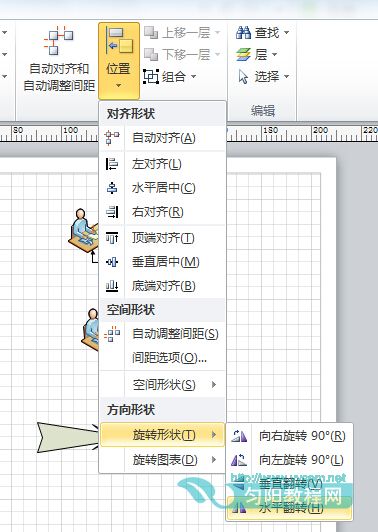

其中，X为形状在绘图页中的水平坐标位置，Y为形状在绘图页中的垂直坐标位置，角度为形状的旋转角度。 2、翻转形状 选择需要翻转的一个或者多个形状，然后在“开始”选项卡中的“排列”组中单击“位置”按钮，依次执行“旋转形状”→“垂直翻转”命令或“旋转形状”→“水平翻转”命令。
3、调整形状层次 层次也是形状的一种属性，在默认情况下，所有形状的层次是按照绘制的先后顺序从上到下排列的。用户如果需要调整形状的层次，将其上移或者下移，可以选择形状后，在“开始”选项卡的“排列”组中单击“上移一层”按钮，执行“上移一层”或“置于顶层”命令。 同理，需要将形状下移时，则可以在“排列”组中单击“下移一层”按钮的菜单，执行“下移一层”或“置于底层”命令。
技巧：选择形状后右击鼠标，也可以执行“置于顶层”或“置于底层”命令，调整形状的层次。 4、对齐形状 Visio允许用户通过两种方式对齐形状，即垂直对齐和水平对齐。

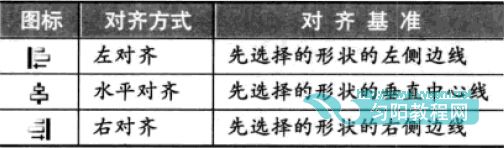

水平对齐的作用是通过水平移动形状，沿垂直坐标轴对齐所选的多个形状，其中包含以下三种对齐方式。

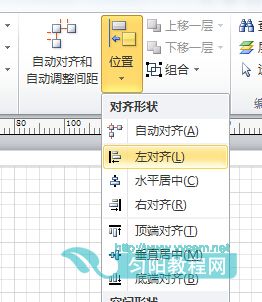

选择多个形状，再选择“开始”选项卡，在“排列”组中单击“位置”按钮，然后在弹出的菜单中执行水平对齐方式对应的命令。

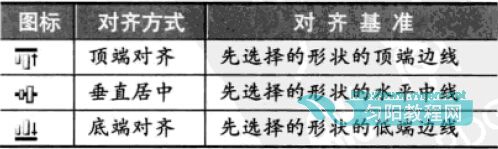

垂直对齐的作用是通过垂直移动形状，沿水平坐标轴对齐所选的形状，其中也包含以下3中方式。

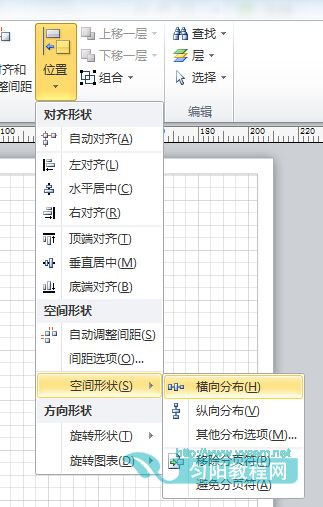

设置垂直对齐的方法与设置水平对齐类似，在此不再赘述。 5、分布形状 分布形状的作用是控制形状按指定的方式和间隔排列。Visio 2010允许用户直接设置横向分布和纵向分布，以及设置分布的选项。 选择多个形状后，选择“开始”选项卡，在“排列”组中单击“位置”按钮，依次执行“空间形状”→“横向分布”或“空间形状”→“纵向分布”等命令，即可进行分布操作。
除了横向分布和纵向分布以外，用户还可以执行“其他分布选项”命令，用户可在弹出的“分户形状”对话框中，用户可详细地选择分布时的间距以及各个形状的位置。
提示：在“分布形状”对话框中，选择“创建参考线并将新形状粘附到参考线”复选框后，当用户移动参考线时，粘附在该参考线上的形状会一并移动。 |
