首先先让我们明确一下为什么要绘制上下文数据流图？

如何在Visio2010绘制上下文数据流图,对于程序员来说，我们要知道：整个系统中，哪一些是要我们编程解决的，哪一些不用。上下文数据流图，就是用来建立初始的项目范围的。如何在Visio2010绘制上下文数据流图请看下文.

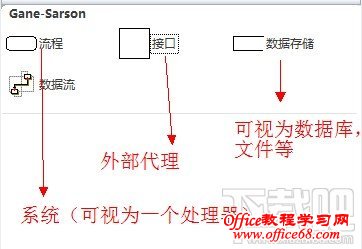

上下文数据流图的几个符号：

外部代理：是与系统交互的外部的人员、组织部门、其他系统或者其他组织，也称为外部实体。简单的说，就是跟我们这个系统打交道的东西。可以是人，可以是系统。一般用矩形表示。

系统：就是你现在想要做的系统。

数据存储：其实就是用来存储信息的。可视为数据库，文件等存储介质都属于这类。

步骤：

1、区分内部和外部

2、系统需要响应什么业务事务

3、系统必须产生什么响应

4、确定外部存储

说明：

下面我将以一个团购系统为例，讲解如何构建一个上下文数据流图。

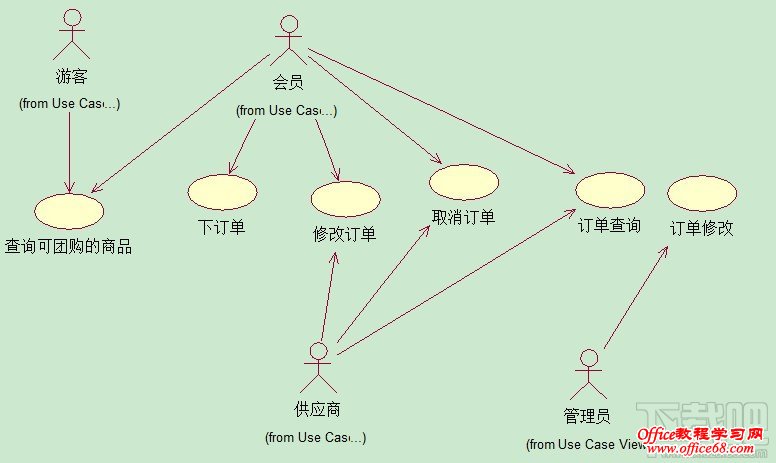

团购系统购物子系统用例图

用Visio2010创建上下文数据流图模版

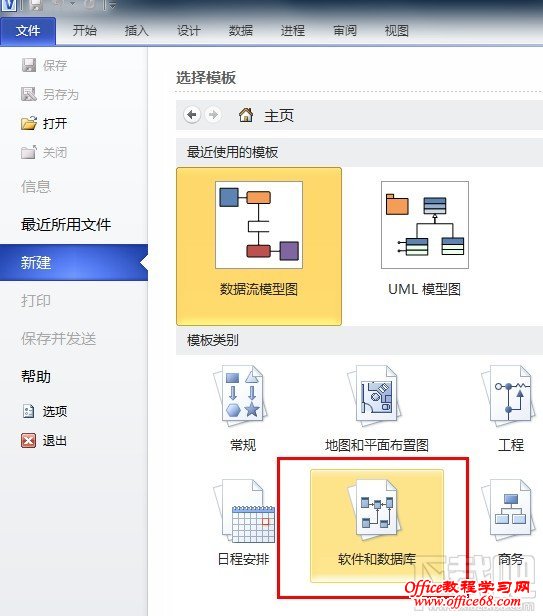

1、选择模版

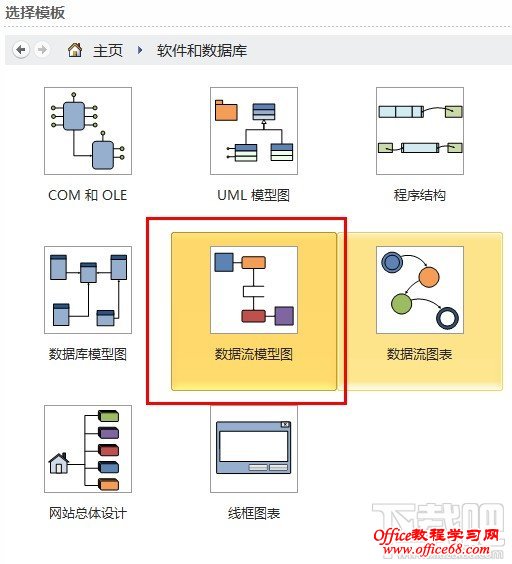

2、选择数据流图
