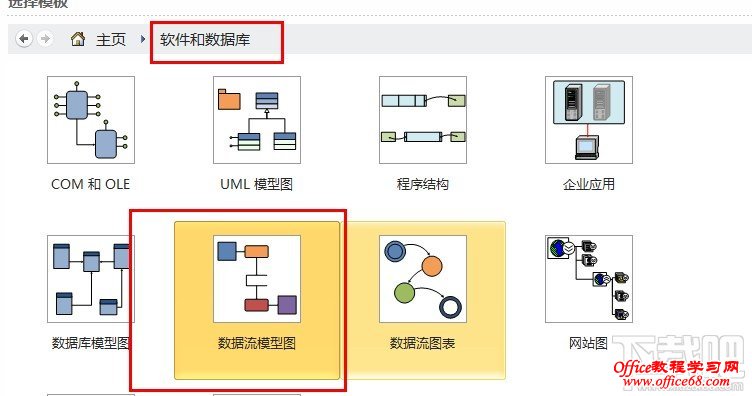

为什么要绘制事件图？如何在Visio2010绘制事件图,对程序员来说，我们需要知道一个事件（或者一个函数）需要由什么驱动（或者由什么对象传递参数进来），处理后的结果要给谁（比如返回结果给一个对象，或者数据库的增删改）。事件图就是描述一个事件的上下文的数据流图。事件图中明确地指出输入来源和输出来源。如何在Visio2010绘制事件图请看下文. 如何用Visio2010绘制事件图？1、因为事件图本质上是数据流图中的一种。所以选择数据流模型图。

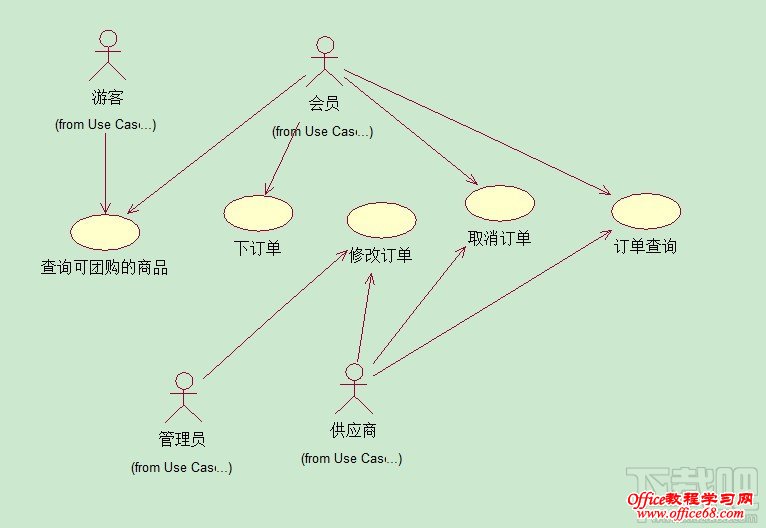

2、因为所涉及到的概念跟数据流上下文图一样 创建事件图下面以团购系统的购物子系统为例进行讲解。
因为要跟数据库打交道，数据库中的表名。因为类图太大，对我们的分析过程也没有什么太大的帮助，这里就不放上类图了。用户信息表UserInfo：存储用户的基本信息和对应的用户类型。 订单供应商对应表SaleList:对应供应商和他的订单。 权限表：Authority 订单表PurchaseRecords：主要记录一个订单中的商品和购买用户，订单的相关信息。 商品表GoodInfo：主要记录商品的相关信息。 评价表Comment：主要记录一件商品中对应的评论。
开始创建事件图。步骤1、区分内部和外部 2、事件需要响应什么对象的请求 3、事件必须输出什么结果和目的地

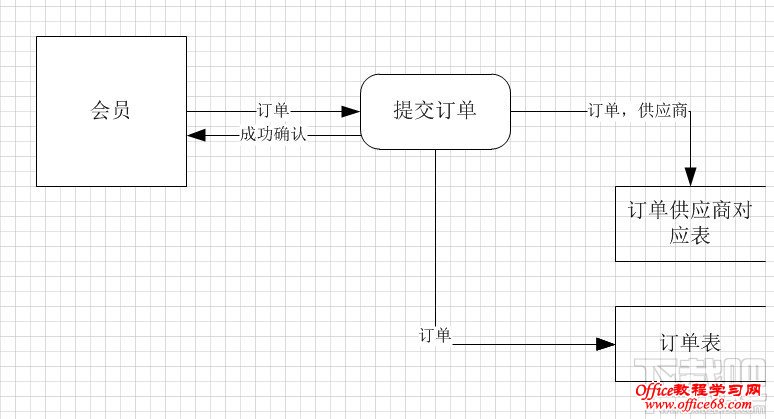

下面就是我们做出的事件图。（因为比较简单，这里只给出步骤，不进行步骤的分解。）这是提交订单的事件图。
可以看出事件图和上下文数据流图还是相似的。 但是，上下文数据流图针对的是整个系统，外部代理是跟整个系统打交道的会员，供应商等。 事件图针对的是某一个事件，外部代理是跟这个事件有关的人或系统内部的对象。 另外，事件图更加细致，已经细化到要跟系统内的某个对象，数据库中的某一张表打交道的程度了。 |
