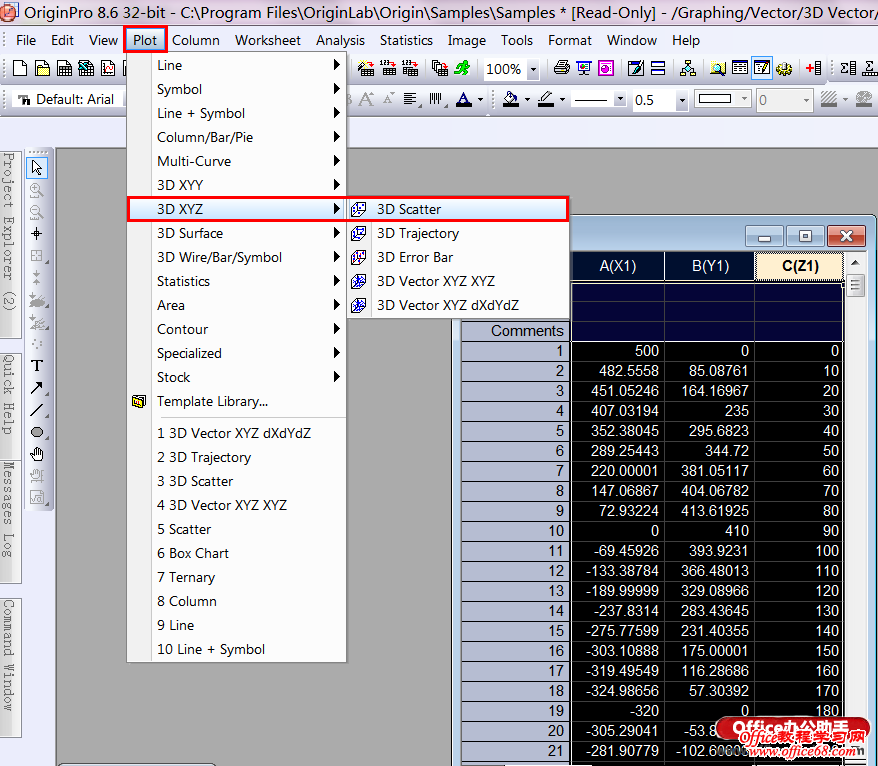

Origin不仅可以绘制二维的平面图形，还可以将数据以三维图形的方式呈现。一般而言有两种做法，其一是将数据表中的数据列进行标注，使其形成X-Y-Z三组列数据，这样绘制的三维图是3D XYZ Scatter形式，对应于二维图中的散点图；其二是利用矩阵表(Matrix)来实现3D Surface数据的三维图形化，绘制出的图是三维曲面形式。 1、3D XYZ 相对而言，对数据列标记的方式比较容易。我们可以看到，在Origin默认的数据表格中，已经对数据列进行了一个初始的分类。在每个数据列的最顶端，有与Excel类似的列标记，如A，B，C，D等。不仅如此，在A，B，C，D字母旁边还有此列的附加标记，比如初始状态下是 A(X)，B(Y)，C(Y)，D(Y)。这些附加标记在将数据进行图形化的时候，是用来确定数据列属于X轴还是Y轴。 绘制三维图时，首先应确定它们的列标是否分别为X，Y，Z，如果不是这样，可以右键选择数据列，点击Set As，为它们设定列标。然后点击Plot —> 3D XYZ —> 3D Scatter就好了。如下图所示：

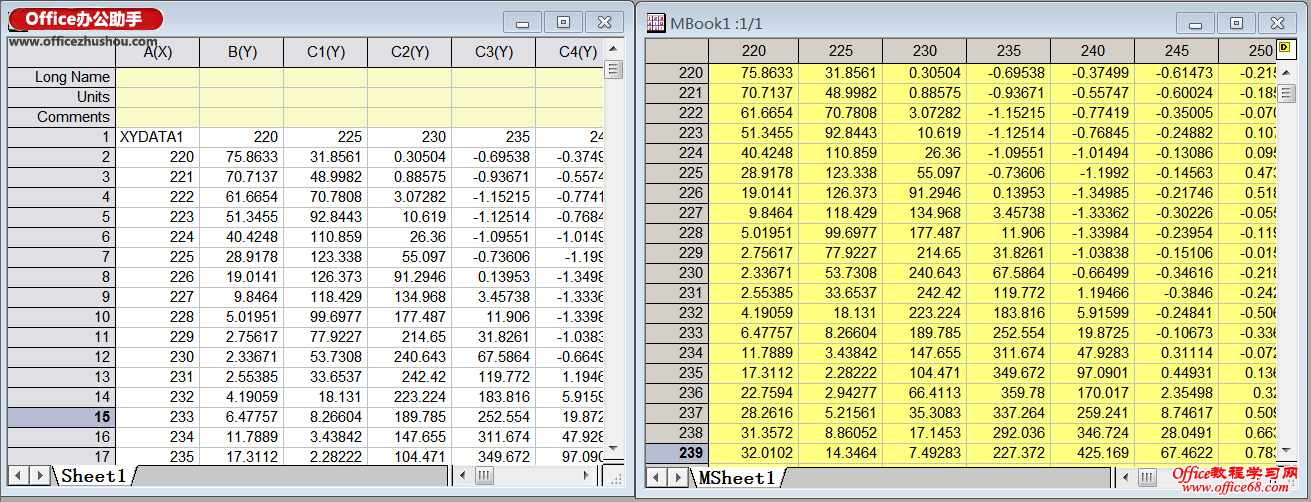

2、矩阵表(Matrix) 矩阵表(Matrix)是另一种绘制三维图形时需要的数据列表。矩阵表与数据列表(Work Sheet)的不同之处在于： (1)矩阵表的背景是黄色的，而数据表的背景是白色的; (2)矩阵表的行标和列标分别对应于X轴和Y轴的坐标数据，而矩阵表内为Z轴的数据;数据表的行标和列标只是作为行列数目的标记，X轴，Y轴，Z轴的数据均在数据表的单元格中显示。 如下图：左侧是数据表，右侧是矩阵表

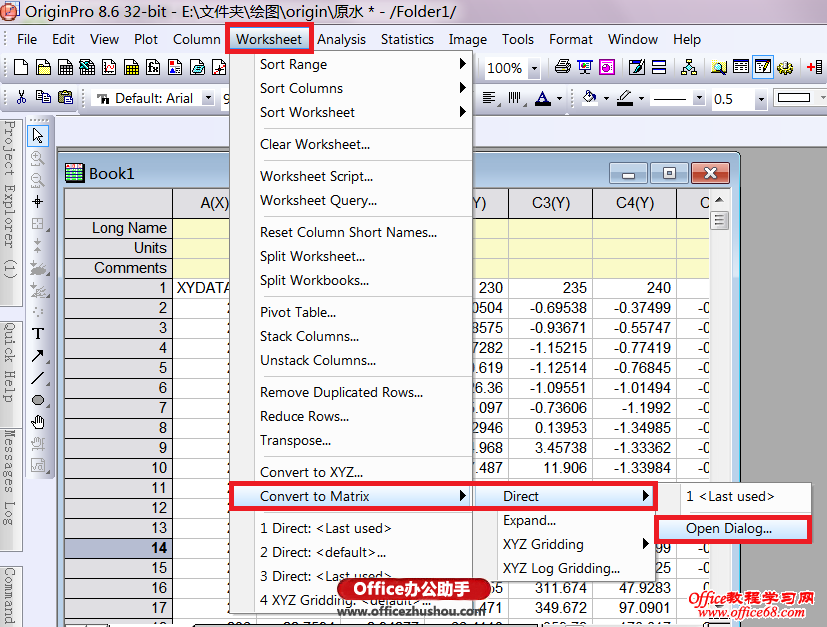

Origin 8.6提供了非常快捷的将数据表转化成矩阵表的功能。我们可以点击Origin菜单栏上的Worksheet —> Convert to Matrix —> Direct —> Open Dialog，如下图所示：

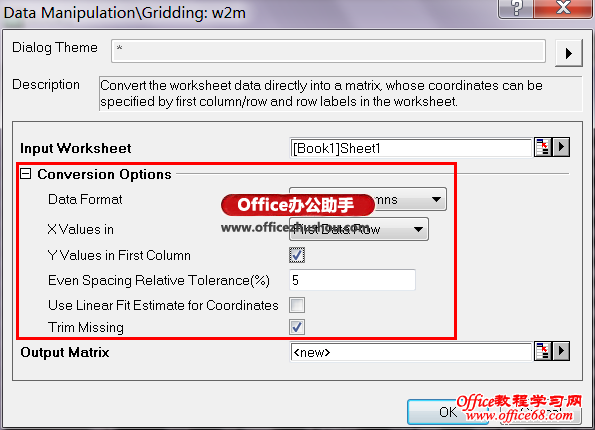

在弹出的对话框中的Data Format 选项中选择X across column，X values in选项中选择 First Data Row，勾选Y Valuesin First Column，保持Even Spacing Relative Tolerance (%)，如下图所示：
这里需要注意一下，有时候Origin程序会在转换矩阵表的时候报错，一般是 “ Your X data are not evenly spaced, it has fluctuation of 11.11%.Please try changing the tolerance setting.If the fluctuations are very large, you should transform yourdata to XYZ column format by Worksheet: Convert to XYZ menu and then use the matrix gridding tool. ” 遇到这种情况，一般的解决方式是增大Even Spacing Relative Tolerance (%) 值就可以了，但是往往这时候数据点的间隔会有所增大，不过一般来说不会有太大的影响。 |
