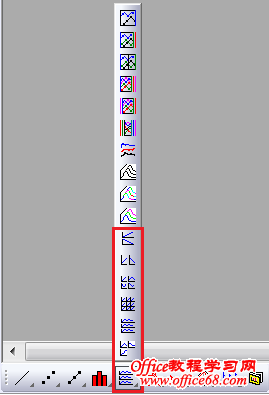

图层在很多绘图软件中都是很常见也很重要的工具。图案，包括点，线，面，组合体等，在不同的图层中可以单独控制，因而图层给图案的操作带了很多方便之处。Origin在绘图中自然也包括图层的操作，这使得Origin对多组数据的图形化操作上更为灵活，可以使多组数据的图层叠加在一个坐标轴的框图中，也可以用多个坐标轴框图分列成阵列图。图层的使用还可以方便地在原有的坐标轴中添加、删除、修改以及美化图形，调整图形的叠放次序等。总之，图层的应用在Origin绘图的过程中是十分重要且实用的。 Origin的图层提示符在绘图框中的左上角显示为一个带有阿拉伯数字的灰色小方块。初始状态是显示为阿拉伯数字1的灰色小方块。我们可通过右键点击当前图层的空白处【注意：点击的是图片边缘的空白处，不是坐标轴内的空白处，一定要注意，origin在不同地方点击右键，弹出的对话框中的内容是不同的】，添加新图层(New Layer)，这时会在图片的左上角看到一个新的带有数字2的灰色框，这代表新的图层2。以此来推可以新建其他图层，这样建立的图层都是共用同一个坐标轴的。 如果希望绘制坐标轴阵列，那么我们可以通过两种方式来实现。第一种是利用Origin自带的坐标阵列模板，第二种是将已有的多个单图层图表组合成一个多阵列图表。下面分别来介绍这两种方法。 1、坐标阵列模板 刚安装好的Origin 8.0程序中并没有显示坐标阵列模板，需要我们从View — Toolbars 中勾选2D Graph Extened。添加扩展工具栏后，我们会看到双栏(纵排和横排两个)，四栏，九栏以及纵排三栏的坐标阵列模板。Origin 8.6则将坐标阵列模板整合到2D Graph中，如图中红框标注所示：

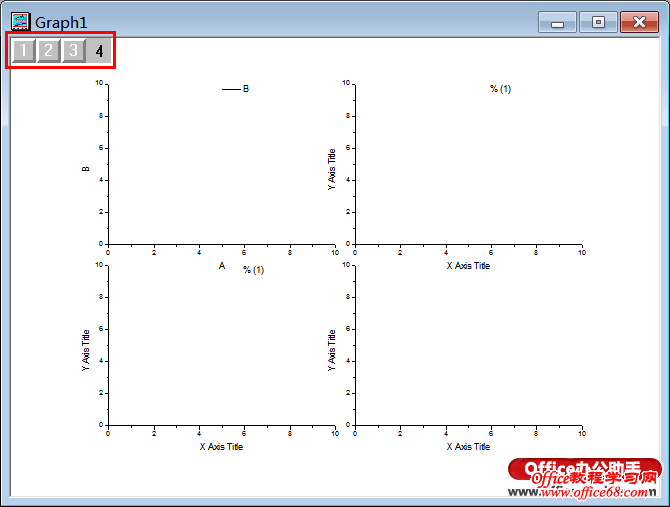

当希望添加坐标阵列模板时，直接点击任意一个模板，会弹出新的Graph图框，这个图框中会显示选择的坐标阵列。比如我们选择四栏坐标阵列模板，则新Graph中会显示两行两列的坐标方阵，左上角会显示带有1、2、3、4数字的四个灰色方块，分别对应于这四个图层中的单独坐标轴，我们点击这四个方块，或者直接点击坐标轴，均可选中相应的图层。如下图所示：
利用模板可以很方便地建立坐标阵列，然后通过图层的操作—Layer Contents—将数据导入图层进行绘图。 2、多图层合并 大家会发现，虽然坐标阵列模板使用起来很方便，但是模板的类型有限，而且并不太灵活。因而将已有的多个单图层组合成阵列会更加灵活。合并图层的方法是通过点击Merge将现有的Graph合并。

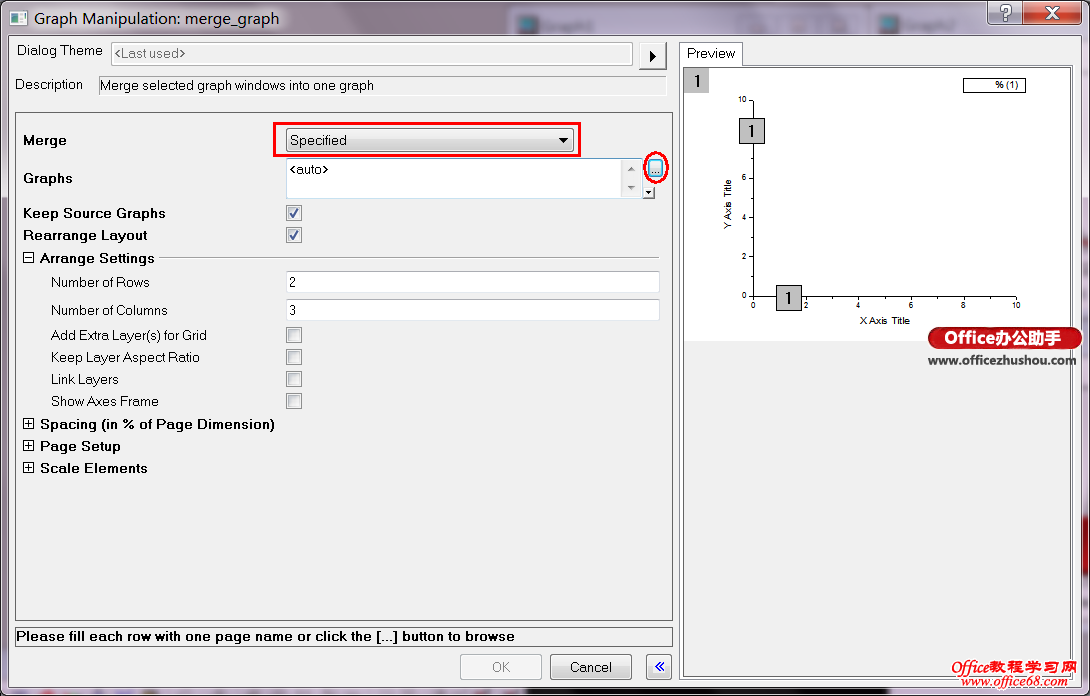

在Graph为当前显示的状态下(注意：如果Book为当前显示，那么Merge图标是灰色的，不能选中)点击Merge后会弹出对话框：Graph Manipulation：merge_graph。如下图所示，我们在第一个选项Merge中选择Specified，这样可以灵活选择和调整我们的图层元素。

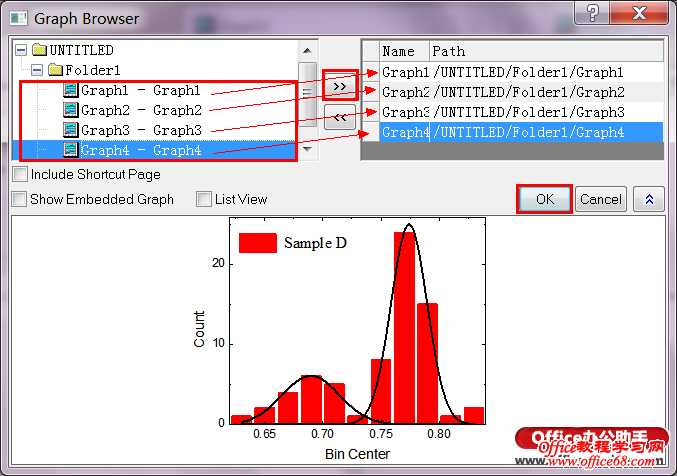

我点击上图中红色圆圈标记的图标，会弹出Graph Browser对话框。将对话框左侧的Graph1，Graph2，Graph3，Graph4选中之后，点击中间的 >> 箭头，就可以将图层导入进模板。如下图所示：

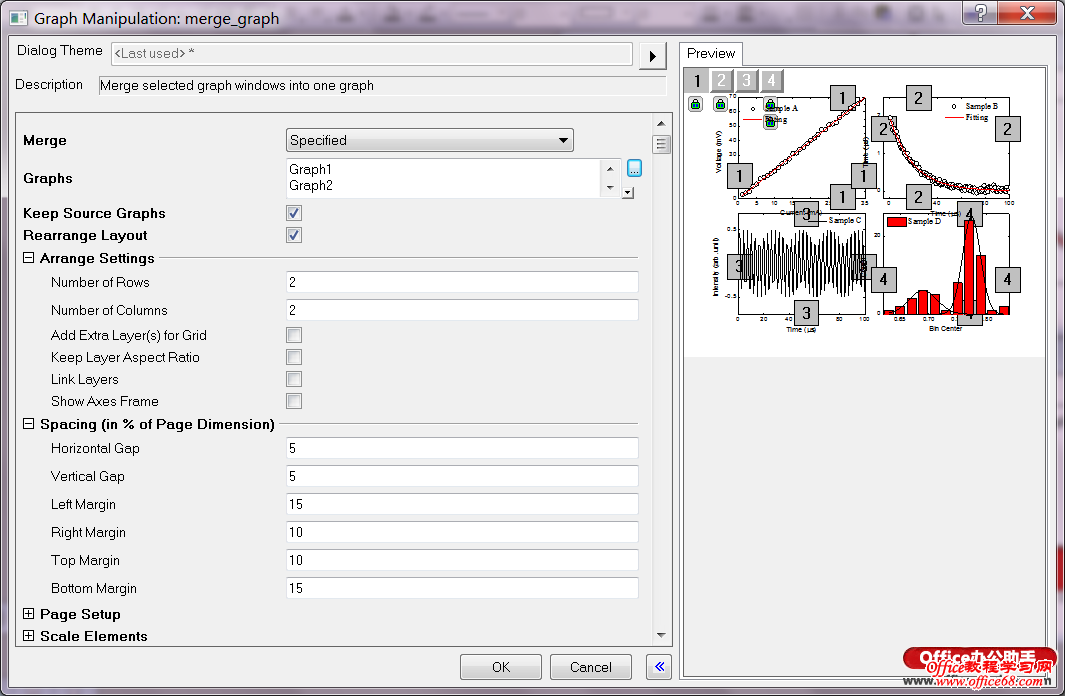

点击OK后返回到Graph Manipulation：merge_graph对话框。左侧的选框中是可调整的参数选项，用于调整待组合的各个图层，右侧的Preview为各图层状态的预览。

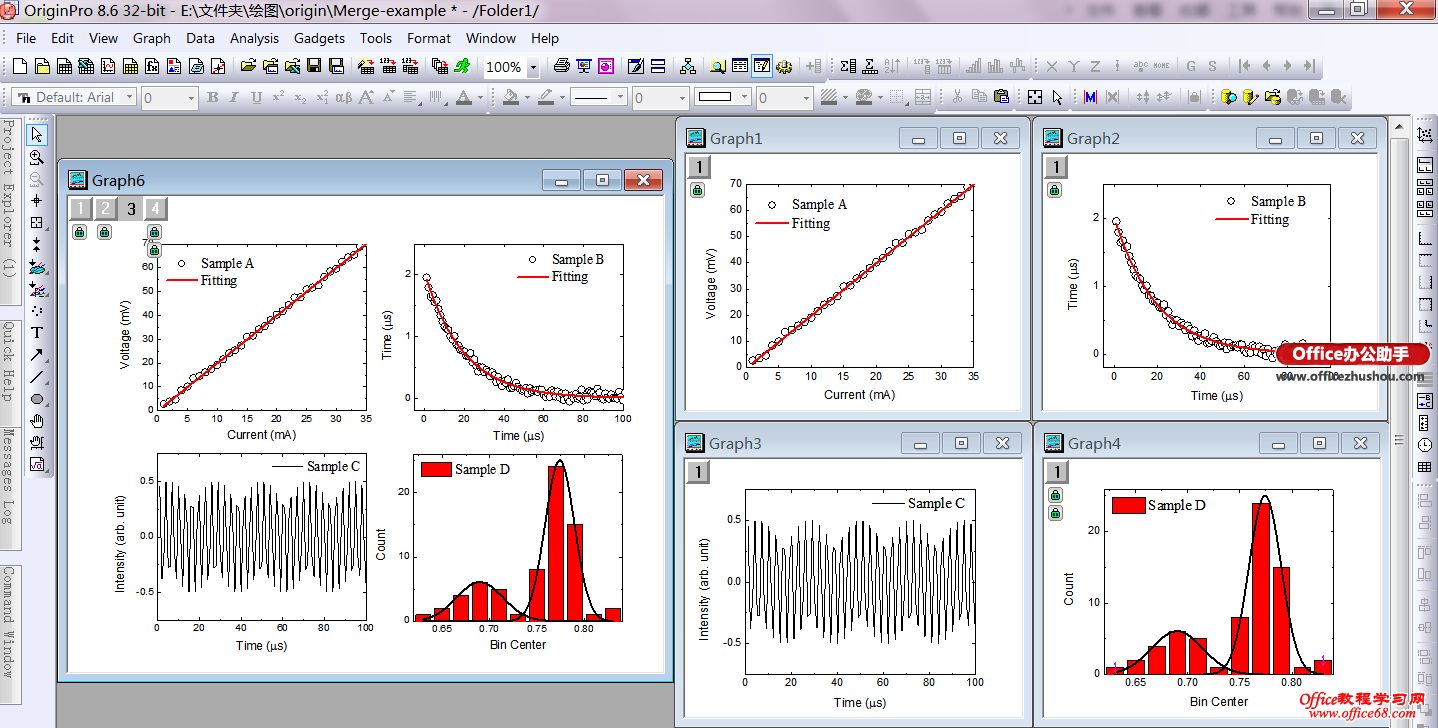

在Graphs中点击右侧的小方块，可以在弹出的对话框中选择我们要组合的图表(这个选项是在第一项Merge设置为Specified的状态下可选，如果Merge为其他状态，则Graphs中只列出参与组合的各个图表名称，而不能调整) Keep Source Graphs 选项一般需要勾选。如果不勾选，那么组合操作完成后，原先的多个单图层图表会被删除。 Rearrange Layout 选项也要勾选，否则所有的单图层图表会合并成一个共用坐标轴的图表，而不是坐标轴阵列。 Arrange Settings 选项是用来调整图层排列样式的，一般需要填写的是前两项，其中： Number of Rows 填写的是合并后显示的行数 Number of Columns 填写的是合并后显示的列数 Spacing (in % of Page Dimension) 用于调整各个图层之间的相对位置，其中： Horizontal Gap 填写的是横向的间隔百分比 Vertical Gap 填写的是纵向的间隔百分比 Left Margin 填写的是左侧边缘的百分比 Right Margin 填写的是右侧边缘的百分比 Top Margin 填写的是顶部边缘的百分比 Bottom Margin 填写的是底部边缘的百分比 Page Setup 用于设置导出的图片规格属性，其中： Orientation 有两个选项，landscape and portrait 分别对应于预览中的 “横屏”和“竖屏”显示。 Width 图片的宽度 Height 图片的高度 Unit 图片尺寸的单位，inch，cm，mm，pixel，point等 Scale Elements中，Scale Mode 一般选 Auto 点击OK后，原先选中的多个图片就组合成一张经过调整设置的单个多图层坐标轴图片了。如下图所示，左侧的是合并图层后得到的结果，右侧的是原来的四个图。
|
