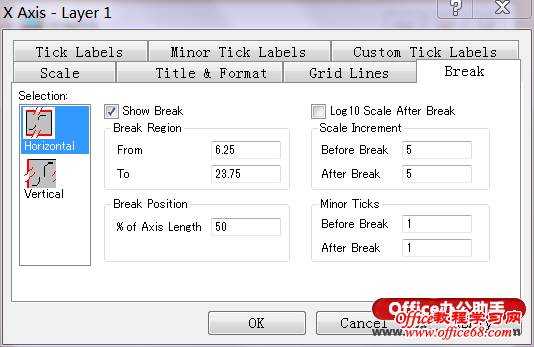

在使用Origin绘图时，如果图中的数据，比如光谱数据分布在两个相隔较远的区域，而它们之间没有任何有效数据，那么图表中间会有很大一块空白区，这样既浪费空间，也使得数据不集中影响阅读数据和排版的美观。为了使得数据更易读，也节省空间，可以用设置坐标轴断点来“去除”这个空白区。 双击坐标轴，弹出对话框，选择Break选项卡。在左侧小窗口确认你要断开的坐标轴是横轴(Horizontal)还是纵轴(vertical)。选择需要断开的坐标轴，然后勾选 Show Break。在Break Region里填写From(断开的起始点)和 To(断开的终止点)比如，若希望显示 0 -20 和 60 -100 这两个区间，那么 From 填写 20 ，To 填写 60
需要注意到Break Positon % of Axis Length，默认是50，即断开后前后两段坐标轴仍然 1 : 1显示。 这个数值是用来调整两段坐标轴的相对比例的。因为断开的区域在整个坐标轴上并不一定是平均分配，比如 0 - 100 的原始区间，断开成 0 - 20 和 60 - 100 两个区间，那么 0 - 20 所占的”现有“坐标轴的比例是 20 / (20 + 40)= 1/3，所以 % of Axis Length 要填写 33.33 另外，Scale Increment 里 Before Break 和 After Break 是用来分别调整断开后前后两段坐标轴的增量的，和Scale 选项卡中的 Increment 一样，数值越大，坐标刻度的间隔越大。 Minor Tick 里 Before Break 和 After Break 是用来分别调整断开后前后两段坐标轴的小刻度增量的(只显示刻度，不显示数值)，和Scale选项卡中的 Minor Tick 选项卡 一样，数值越大，坐标刻度的间隔越大。 |
