有时为了一些特殊需要，坐标刻度值需要进行调整，比如坐标刻度值是 1，10，100，1000，10000，100000 等形式，其实可以用幂指数100，101，102 等表示，这种上下坐标刻度值的表示Origin 是不会提供的，你要么对其进行数值处理，比如取以10 为底的对数(变成0，1，2，3…)，要么另想其它方法标注。 一个很好的改变坐标刻度标注的方法是将原来刻度值“隐藏”，然后再添加“文本”，在“文本”里逐个输入数值，然后将各个文本对其坐标刻度。具体操作如下(以x 轴坐标刻度为例)： (1) 双击x 轴坐标值，将“Bottom”的“Show Major Label”前面方框的“勾号”去掉，点击“确定”按钮后x 轴坐标刻度就“隐藏”不可见了，见图1。

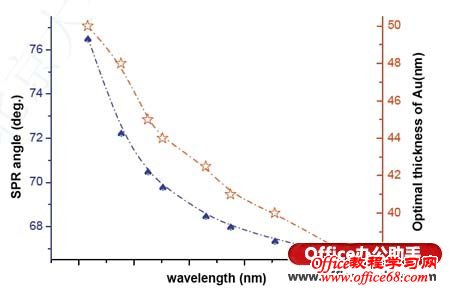

图1 隐藏坐标值 (2) 插入文本text 在Origin 数据图中在白色区域点右键“Add Text”，这样就添加一个文本Text，在“文本”里可以利用Origin 自带的上下标功能和前面介绍的方法，可以输入带有上下标、希腊字母和其它特殊符号或数值。在此过程中，可以将第一个文本复制，然后粘贴多次，这样不必“Add Text”许多次，只要修改粘贴后文本里的内容即可，最后将文本对其刻度，并将文本排列在一个水平线上。坐标刻度是幂指数、希腊字母、特殊单位的形式见图2(前面六种方法的综合应用)。

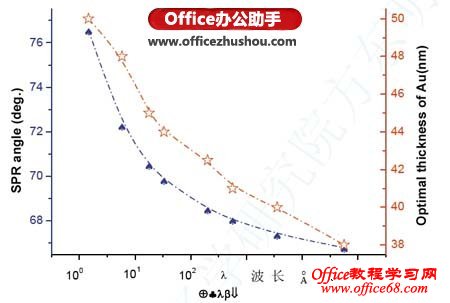

图2 该表坐标值和坐标标注的综合应用 另外，Origin 数据图默认Y 轴(或X 轴)的坐标标注关系是“Linear(线性)的”，对于一些特殊的坐标刻度标注，可以将X 轴(或Y 轴)坐标刻度设置成其它关系：双击Origin 数据图坐标轴，点“Scale”，再在“Type”中选择对应关系，见图3。

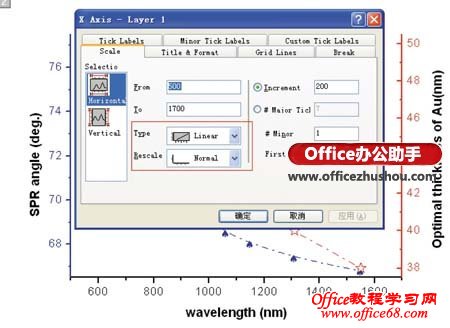

图3 Origin 坐标刻度标注的自带特殊设置 |
