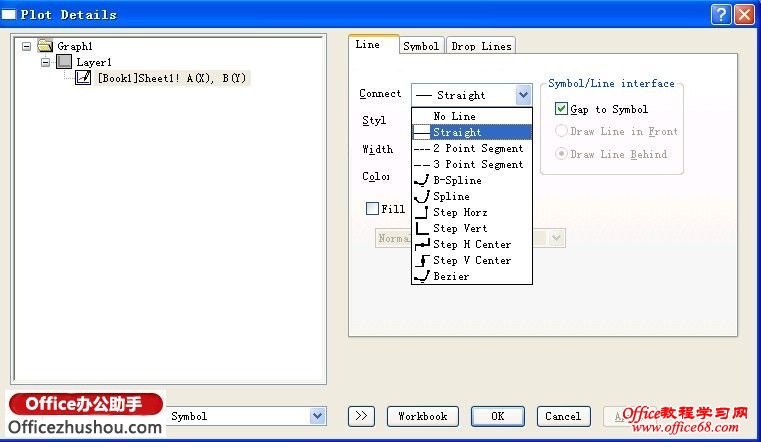

origin的图形符号设置，这篇讲origin的图形线设置。 双击数据曲线，出现Plot Detail对话框。右边symbol(符号)对话框中的按键，就是用来设置图形中的符号。line即为图形中线设置的选项。
其中 Connect：选择数据点的连接方式。 No line/straight：没有线/只是直线。 2 point segment/3 point segment：每两点/三点连成一条线。 Spline/B-spline：用光滑曲线连接所有点。其中B-spline的线可以不通过数据点。 Step：方型线。 Bezier：与Spline类似，不过每四个点分为一组。只连接第一个和第四个点。 Style：选择线的样式，有实线和各种虚线。 Width：选择线的宽度。 Color：选择线的颜色。 Symbol/line interace：选择线与点的位置关系，其中 Graph to symbol：这是默认选项，显示符号和线条之间的间歇。 Draw Line in Front：连线在符号的前面。 Draw Ling Behind：连线在符号的后面。 Fill Area Under curve：填充，其中 Normal：填充数据线和X轴之间的部分。 Inclusive broken by missing values：在第一个点和最后一个点之间形成一条直线，填充数据线和这点直线之间的区域。 Exclusive broken by missing values：与上一种相反。外面部分被填充，里面不填充。 Sidelines only：只出现框，不填充 |
