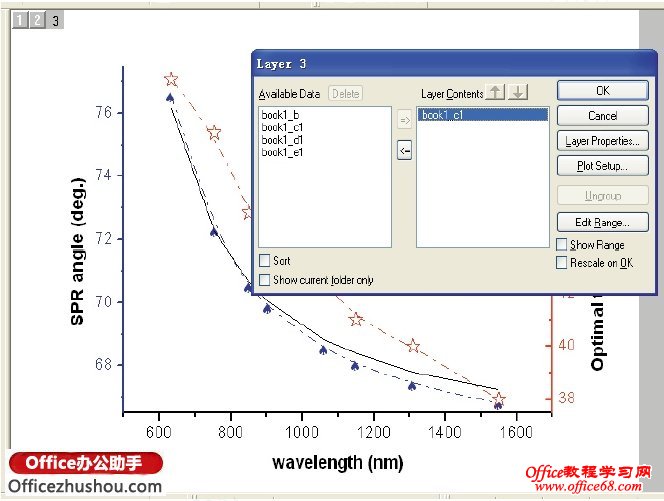

在使用Origin绘图时，有时候需要将多条曲线显示在同一个Graph里，这样可以在页面内、图形框架外右键快捷菜单中选“New Layer(Axes)”，可以添加新的层，添加层后该层被激活，层的图形标号凹陷。 如果要在添加层增添图形，可以右键单击该层标号，注意选择添加层的坐标轴类型，比如添加“Normal(Top X + Right Y)”层后，顶端和右端坐标轴就会显示，如果坐标范围和其它层一致，可以将该层或其它层的坐标和刻度进行隐藏(点击坐标值，去掉“Tick labels”中“Show Major Label”前的勾号，点击坐标刻度，去掉“Title & Format”中“Show Axis & Tick”前的勾号)，然后右键单击添加的新层标号选“Layer Contents…”，给该层添加数据图形，点击OK 后如图所示。 如果要对某层图形属性进行设置或修改，可以右键单击该层，选“Layer Properties…”，进行层的设置，比如图层的背景(Background)、尺寸(Size)、显示(Display)等，还可以对该层进行展开，单击“Workbook”，对所绘图形进行线条或图形类型(“Plot Type”)进行设置。右键该层标号还可以对该层进行快捷隐藏或删除等操作。
