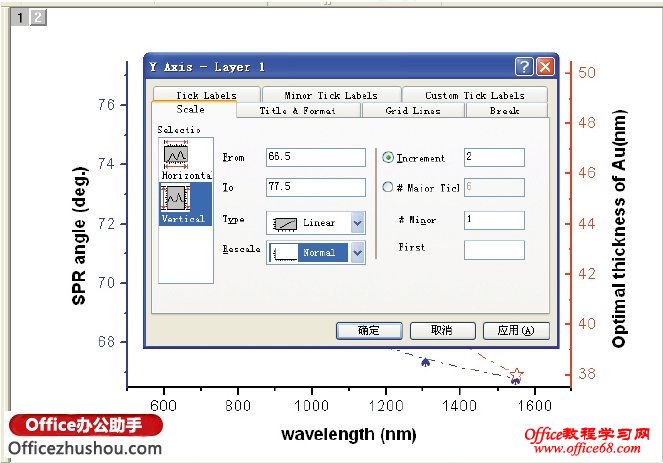

在使用Origin 8.0绘图时，双击某个层的坐标轴或坐标值刻度值，就会出现如图所示的方框，在此方框用户可以对坐标轴进行必要的设置。如果是双Y 轴，要改变某个Y 轴的设置，必须双击该Y 轴。 各个子方框的说明如下： (1)“Scale”是可以设置坐标值的起始范围(From 和To)和坐标刻度的间隔值(Increment)，其“type”可以对坐标轴或坐标值进行特殊设置，比如对数或指数形式； (2)“Title&Format”可以对坐标轴的刻度进行隐藏或显现； (3)“Grid Lines“可以对图形进行栅格划分； (4)“Break”可以对坐标值进行“割断”，设置“Break”的起始范围后，该起始范围的图形就会“消失”。如果坐标轴某个范围并无实际图形，为了美观和图形的紧凑，可以用“Break”功能； (5)“Tick labels”可以显现或隐藏坐标值； (6)“Minor Tick labels”是与“Tick labels”相关联的，如果选择了“Enable Minor Label”，将标示每个坐标值，如果在“Other Options”那一栏选择“Plus Sings”，坐标值前就会出现数值符号“+”或“-”号； (7)“Custom Tick labels”可以对坐标值的位置进行设置，比如“Rotation”可以将坐标值进行一定角度的显示，还比如，“Offset in % PointSize”处填入数字，可以将坐标值进行上下(“Vertic”)或左右(“Horizont”)移动。
定制坐标轴 |
