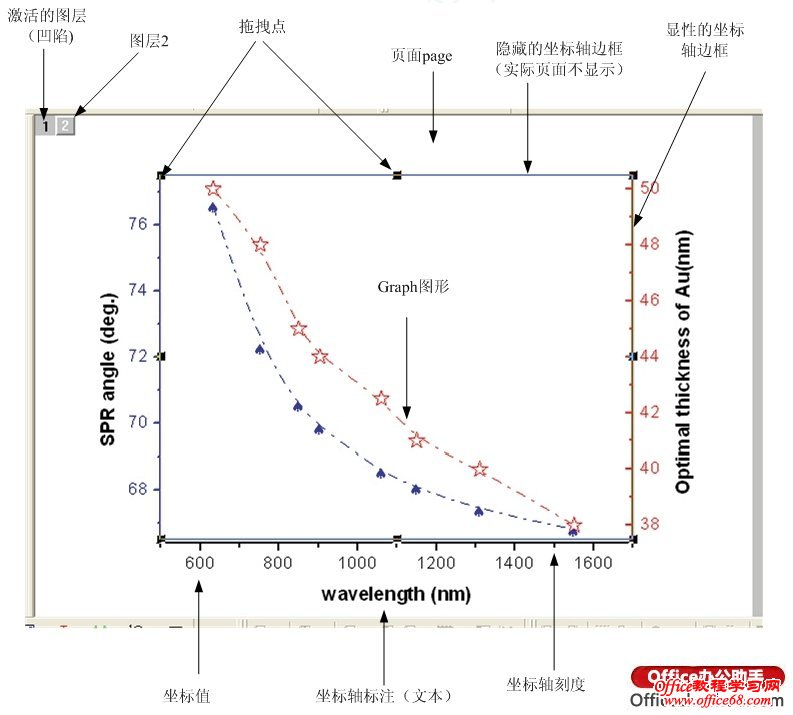

下面讲解下在使用Origin软件绘图时，Graph 窗口上会包含的一些元素所涉及到的最基本的名词或者术语： 1、图(Graph)：单层图包括一组 XY 坐标轴(3D 图是XYZ坐标轴)，一个或更多的数据图以及相应的文字和图形元素，一个图可包含许多层。 2、页面(Page)：每个Graph窗口包含一个编辑页面，页面是作图的背景，包括一些必要的图形元素，如图层、数轴、文本和数据图等。Graph窗口的每个页面最少包含一个图层，如果该页所有的图层都被删除，则该Graph窗口的页面将被删除，页面将不存在。 3、图层或层(Layer)：一个典型的图层一般包括三个元素：坐标轴、数据图和相应的文字或图标。Origin将这三个元素组成一个可移动、可改变大小的单位，叫做图层(Layer)，一页可最多放50个图层。层与层之间可以建立链接关系，以便于管理。用户可以移动坐标轴、层或改变层的大小。 (a) 移动坐标轴：要移动某个显性的坐标轴，可以在该坐标轴上单击，使显性的坐该标轴高亮显示，等鼠标变成十字四箭头，鼠标拖动坐标轴就可在页面上移动坐标轴，拖动过程中十字四箭头会变成双箭头，双箭头的方向表示该坐标轴可以移动的方向，鼠标放松后又回到十字四箭头。 (b) 移动图层：要移动图层，可以鼠标单击隐藏的坐标轴边框，等鼠标变成十字四箭头，鼠标拖动可在页面上移动图层，拖动过程中和鼠标放松后一直都是十字四箭头;如果实际页面的图层都是显性的坐标轴，先按Ctrl键，然后鼠标单击某个显性的坐标轴，出现十字四箭头后，按住Ctrl键不放进行移动图层，此时如果放开Ctrl键，就变成移动坐标轴了。 (c) 更改层的大小：鼠标单击隐藏的坐标轴边框，等鼠标成十字四箭头后，将鼠标放在拖拽点(边框的中点或边角)，此时十字四箭头变成双箭头，可以进行图层的压缩或拉大，从而更改图层的大小;如果实际页面的图层都是显性的坐标轴，先按Ctrl键，然后鼠标单击某个显性的坐标轴，继续按住Ctrl或者放开Ctrl键，将鼠标放在拖拽点(边框的中点或边角)，进行图层的压缩或拉大。 4、活动层(The Active Layer)：当一个图形页面包含多个层时，对页面窗口的操作只能对应于活动层的。如果要激活另外一个层，有以下几种方法：单击该层的坐标轴;单击绘图窗口左上角的图层标记，凹陷的层即为当激活的图层;单击与相应层有关的对象，如坐标值、文本标注等。 5、框架(Frame)：对于2D的图形，框架是四个边框组成的矩形方框，每个边框就是坐标轴的位置(3D图的框架是在 XYZ 轴外的矩形区域)。框架独立于坐标轴，即使坐标轴是隐藏的，但其边框还是存在，可以选择View|Show|Frame来显示/隐藏框架。 6、数据图(Data Plot)：数据图是一个或多个数据集在绘图窗口的形象显示工作表格数据集(Worksheet Dataset)：工作表格数据集是一个包含一维(数字或文字)数组的对象，因此，每个工作表格的列组成一个数据集，每个数据集有一个唯一的名字(由工作表格名称和列名以及“_”组成，WorksheetName_ColumnName)。 7、矩阵(Matrix)：矩阵表现为包含 Z 值的单一数据集，它采用特殊维数的行和列表现数据。
|
