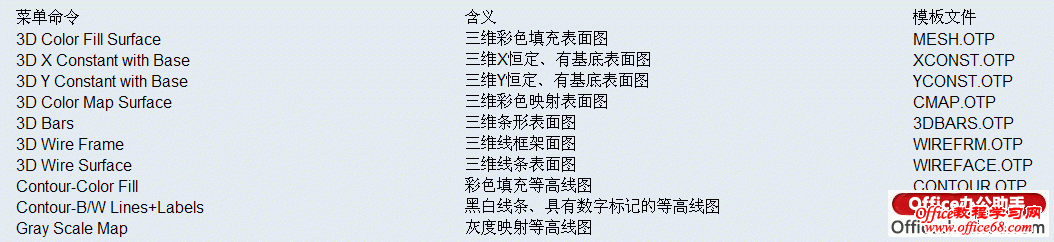

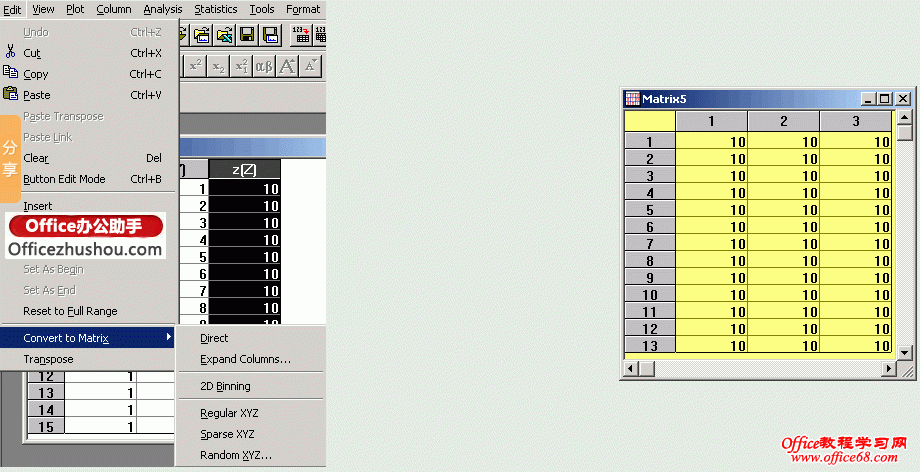

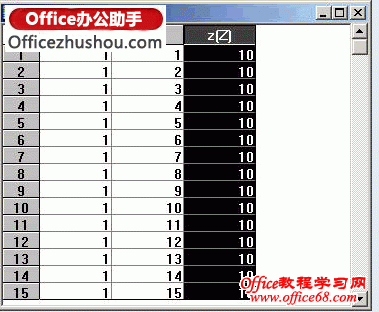

Origin支持三种数据类型的三维绘图功能：XYY工作表数据、XYZ工作表数据、矩阵数据，但是三维表面图只能由矩阵数据创建。 下面以做一个最简单的正方体为例子说明。 7.1、把工作表转为矩阵7.1.1、导入数据创建一个三维数据文件，内容为XYZ，类似： 并把最后一列z(Y)设置为z(z)。  7.1.2、类型转换Origin有几种转换方法，这需要取决于工作表数据，对于此有规律的数据，选择Regular XYZ就行，得到Matrix5工作表(对例子来说为100X100矩阵)。  7.2、创建三维表面图和等高线图激活矩阵窗口,选择Plot3D中的相应命令,就可以会出想要的图。  因为数据太规律化,没法显示出各个命令的真正区别,特别是等高线的,一点也看不出来,希望大家自己慢慢捉摸。 7.3、定制三维图形激活图形窗口后,在Format.>Plot里设置图形的各个参数,随着图形的不同,这个选项也不同。 当激活3D图形窗口后,会出现控制图形透射的控制按钮  3D绘图功能非常强大,选项也多得很,希望大家在用到的时候仔细捉摸一下,把你的图做得清楚好看。 |
