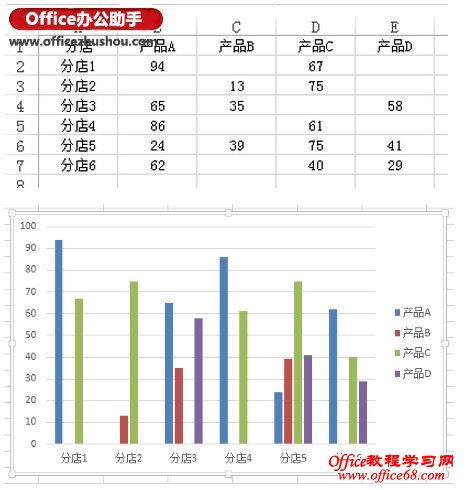

如果Excel柱形图数据中包含空值，各个类别中的系列(柱形)之间会出现“空缺”。例如下图数据中包含许多空值，在所绘制的柱形图中，许多“分店"的系列(柱形)之间都出现了“空缺”，使图表看起来不够直观。下面Office办公助手的小编们就Excel 2013为例提供一种方法来消除这样的“空缺”，以供参考。

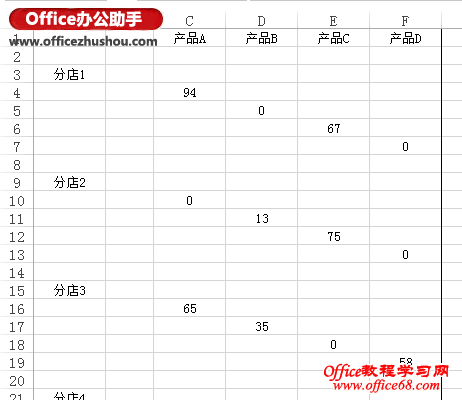

由于Excel 2013没有提供直接的方法来消除这种“空缺”，需要另外构造一组数据。假如原数据在“Sheet1”表的A1:E7区域，共4个系列。我们把用公式构造数据放到“Sheet2”工作表中。 1、先将4个系列名称(各“产品”名)复制粘贴到“Sheet2”表的B1:E1区域; 2、在A3单元格输入公式： =IF(ROW()=INT(ROW(A1)/6)*6+3,OFFSET(Sheet1!A$2,ROW(A1)/6,),"") 然后拖动填充柄向下填充公式，直到出现“0”为止。 说明：公式中的数字“6”为系列数+2，本例有4个系列，可根据实际进行修改。 3、在B3单元格中输入公式： =IF(A2="","",OFFSET(Sheet1!B$2,ROW(D1)/6,)) 然后向右填充公式到E3单元格，再选择B3:E3区域，双击填充柄向下填充。 4、在A列与B列之间插入一个空白列。 这样在A1:F38区域得到如图所示的一组数据，其特点是每个数值占一行，原数据中的空值对应为“0”，各分类(“分店”名)数据之间用空行隔开。

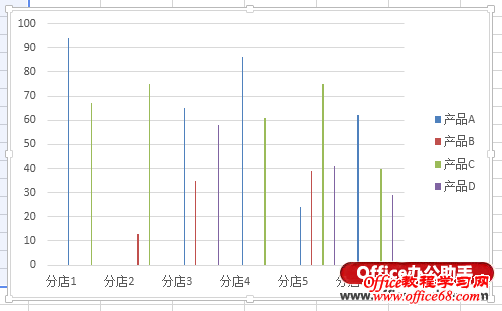

下面用该数据来绘制柱形图： 1、选择A1:F38区域，在功能区中选择“插入”选项卡，在“图表”组中单击“柱形图→簇状柱形图”，插入一个柱形图。根据需要删除图表标题，将图例放置到右侧。

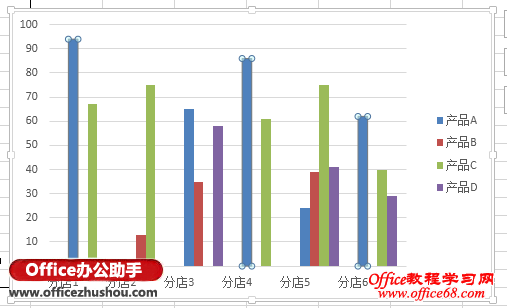

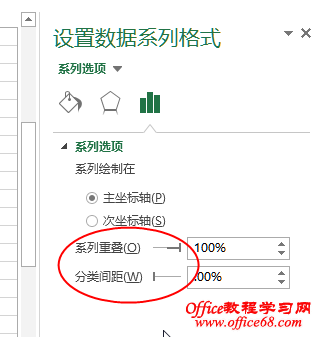

2、双击图表中的某一系列，在“设置数据系列格式”窗格中将“系列重叠”设置为“100%”，将“分类间距”设置为“0%”。
这时的图表如下图所示。

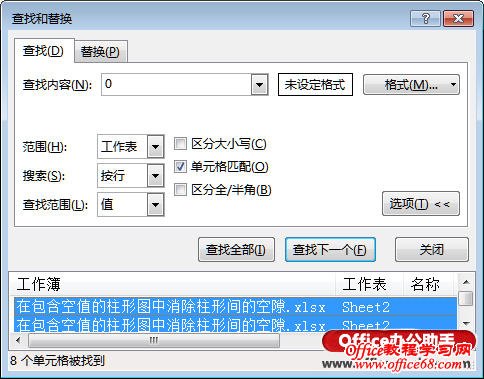

3、下面来消除同一类别中系列间的“空缺”。选择C3:F38区域，按Ctrl+F，打开“查找与替换”对话框，“查找内容”处输入“0”，单击“选项”按钮，将“查找范围”设置为“值”，勾选“单元格匹配”。单击“查找全部”按钮，接着按Ctrl+A，选择C3:F38区域中所有值为“0”的单元格。

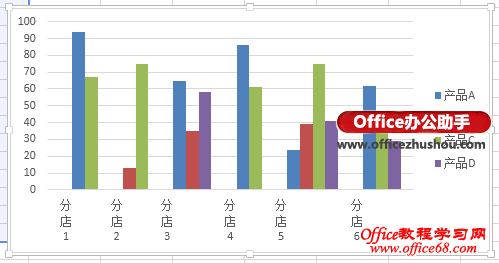

关闭该对话框，在功能区中选择“开始”选项卡，在“单元格”组中依次单击“格式→隐藏和取消隐藏→隐藏行”，将单元格值为“0”的行全部隐藏，这时图表中所不需要的“空缺”随即消失。

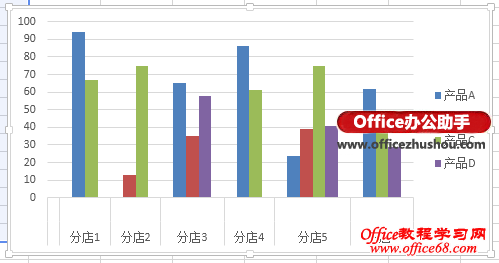

4、可以看到分类轴中的名称还未与对应类别的柱形对齐。在所选数据区域最后一行的B列(B38单元格)中输入一个不可见字符，如输入一个空格后回车，分类标签即可与对应类别的柱形对齐。

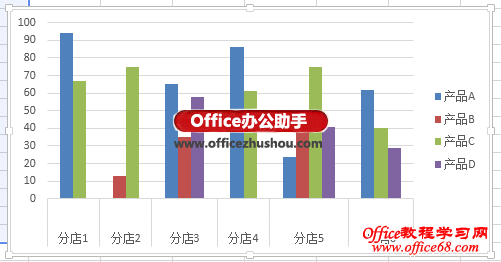

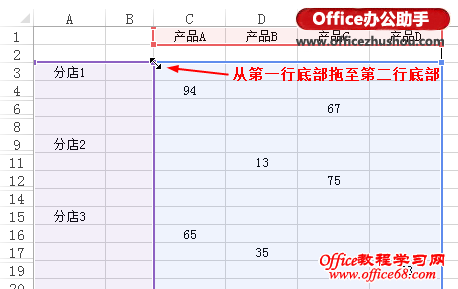

5、选择图表，在数据区域中选择并拖动彩色方框上的小方块，将图表的数据区域从第二行开始设置为从第三行开始，以消除图表最左侧多余的空白。

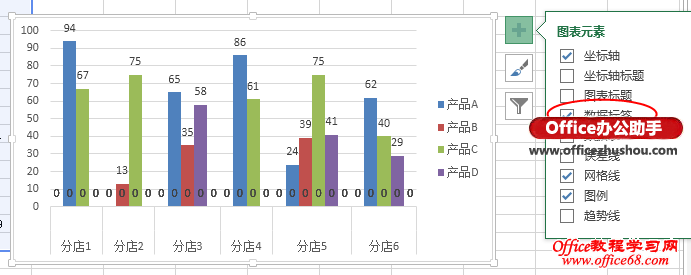

6、最后根据需要添加数据标签。单击图表左侧的“图表元素”按钮(“+”号)，勾选“数据标签”，可以看到数据标签已添加到图表中，但分类轴上方有一行多余的“0”。

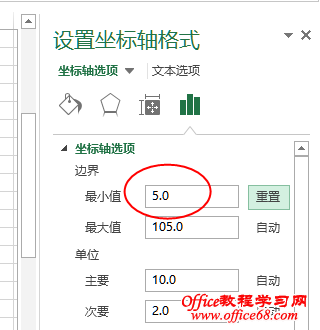

这时，双击“垂直(值)轴”，在“设置坐标轴格式”窗格中选择“坐标轴选项→坐标轴选项”，将“最小值”设置为一个适当的值，如本例为“5”，即可隐藏所有为“0”的数据标签。

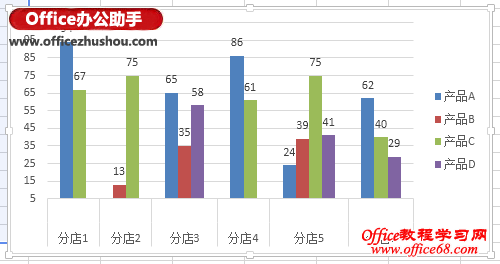

最后完成的图表如下图。
|
