梦想，就是梦+想，当梦想照进现实，那是最美不过的事情，但是现实总是残酷的。 制定了完美的目标，实际完成情况如何呢？ 现在通过差异图来做个直观的比较。 会用到几个方面的内容：折线图、次坐标、次坐标标签设置、高低点连线等功能模块点。 第一步：数据 有这样一份销售目标与实际销售情况的数据表格

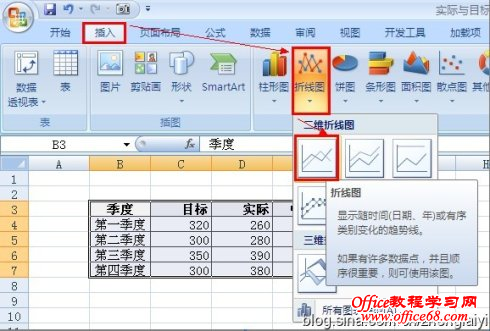

第二步：创建折线图 选中季度和目标、实际、中间值4列，插入——>折线图——>二维折线图

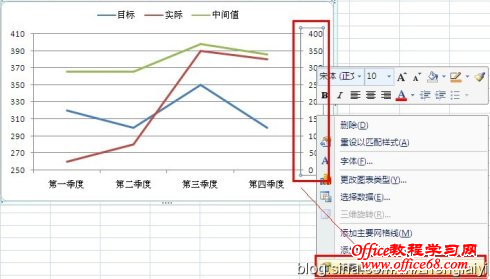

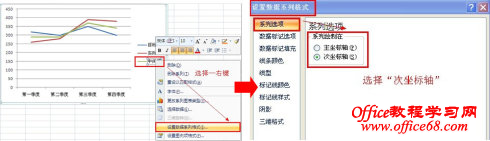

选中图例中的中间值，然后右键——>设置数据序列格式——>系列选项——>次坐标轴，这样就将中间值（也就是第三列数据）设置为次坐标轴

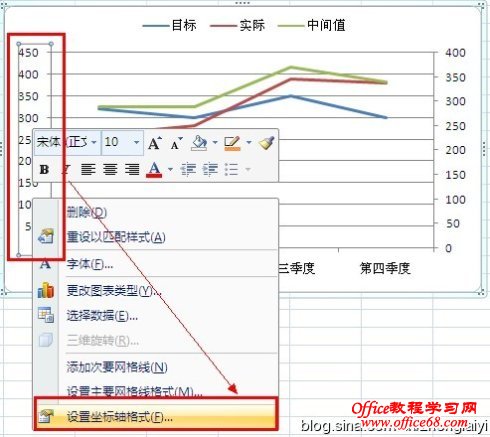

 第四步：设置主坐标、次坐标坐标轴选项一致 分别选中主坐标轴、次坐标轴，设置坐标轴选项中的最小值、最大值、主要刻度等等一致

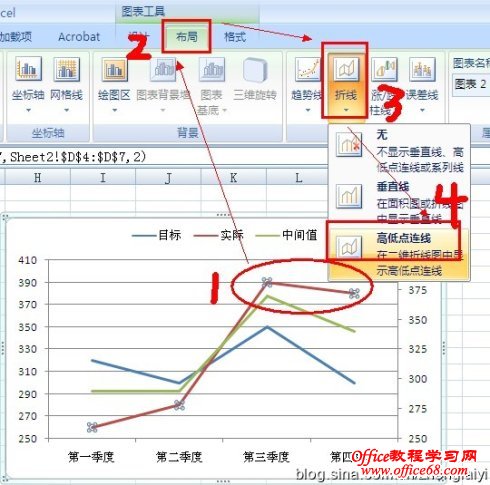

 第五步：设置高低点连线 选中目标OR实际中的任意一条折线，然后布局——>折线——>高低点连线

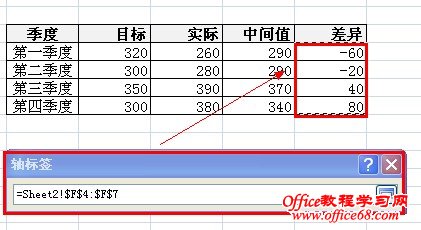

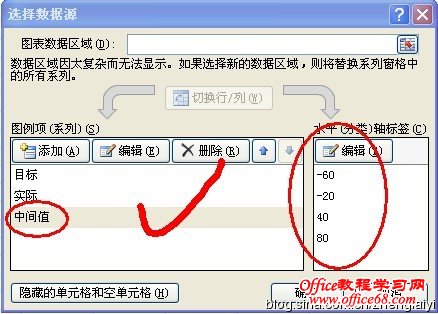

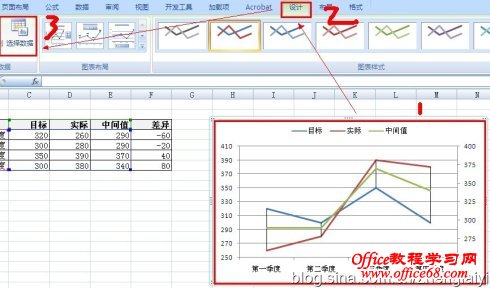

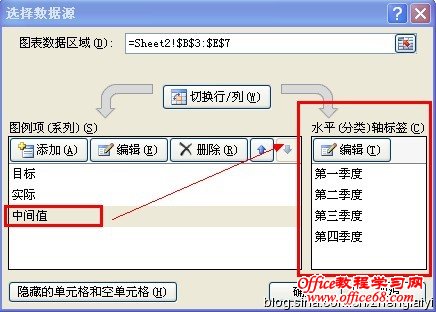

选中折线图区域，然后选择设计——>选择数据  选中序列“中间值”——编辑“水平（分类）轴标签”

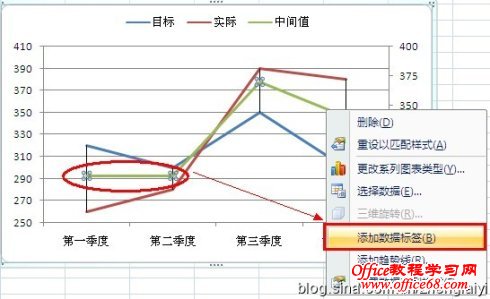

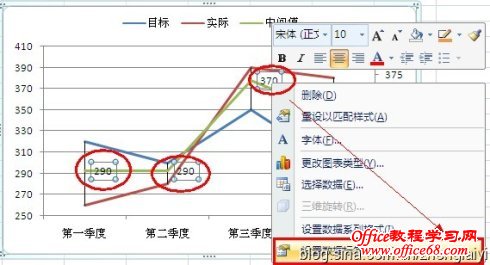

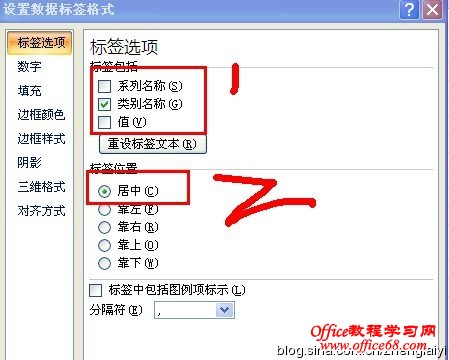

 得到如下的结果  第七步：添加差异值 选中中间值序列折线（即绿色的折线），右键——>添加数据标签

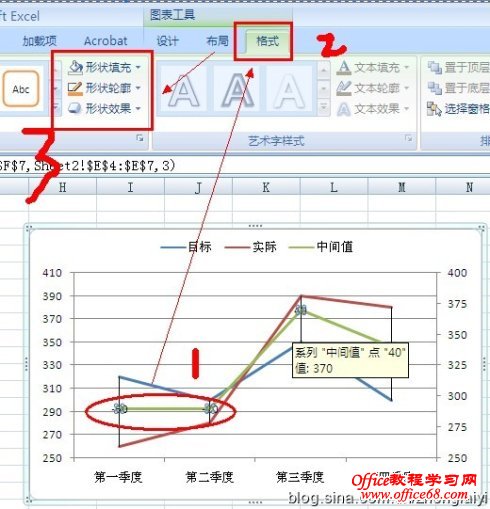

 第八步：隐藏大功臣“中间值”折线和图例 选中中间值序列（绿色的折线）——格式，相撞填充和轮廓都设置成“无填充颜色”

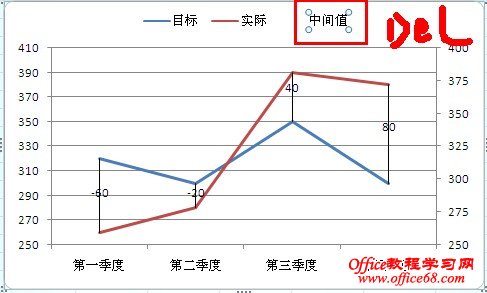

 选中图例中的中间值，del删除  第九步：专业美化 经过一番修正得到如下“梦想与现实之间的差异图”  Excel2007:实际与目标的差异对比图制作图解教程 |
