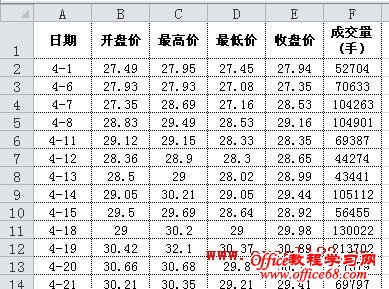

该方法可以将“成交量”列放置在表格中的任意一列，本文以放置在最右列为例，如图所示。由于成交量为柱形图，可先插入“开盘-盘高-盘低-收盘图”后添加“成交量”系列并显示垂直线，以模拟柱形图。

操作步骤

选择前五列A1:E29区域，在功能区中选择“插入”选项卡，在“图表”组中单击“其他图表→股价图”，子图表类型选第二种“开盘-盘高-盘低-收盘图”。

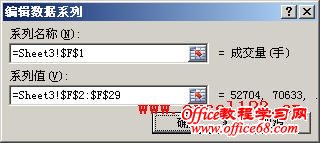

添加“成交量”系列：在“数据”选项卡中单击“选择数据”，弹出“选择数据源”对话框，单击“添加”。将“系列名称”设置为“成交量”字样所在的F1单元格，将“系列值”设置为“成交量”数据所在的F2:F29区域。

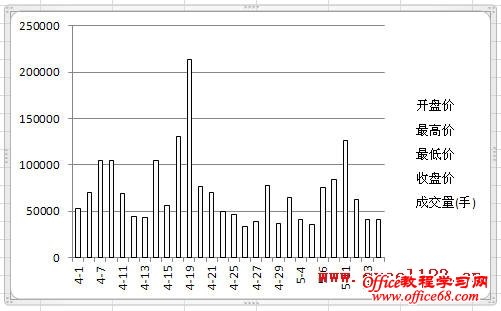

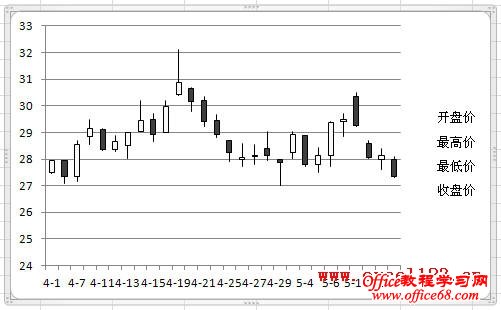

单击两次确定，图表变为下图所示：

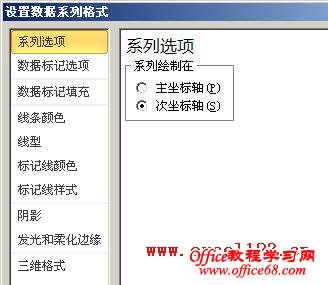

选择“图表工具-布局”选项卡，在“当前所选内容”组中选择“系列‘成交量’”，然后单击“设置所选内容格式”按钮，在弹出的“设置数据系列格式”对话框中将“系列绘制在”选项设置为“次坐标轴”。

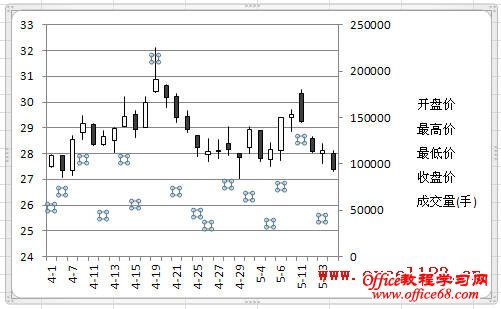

关闭对话框，此时图表变为下图所示：

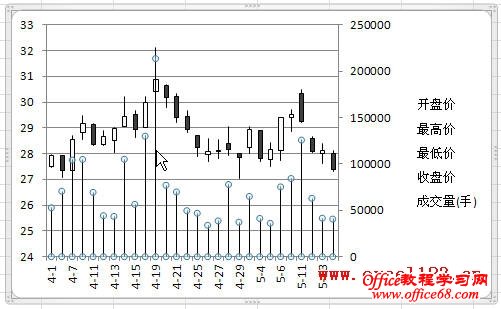

在“图表工具-布局”选项卡的“分析”组中单击“折线→垂直线”，让“成交量”系列显示垂直线。单击选择图表中的“垂直线”。

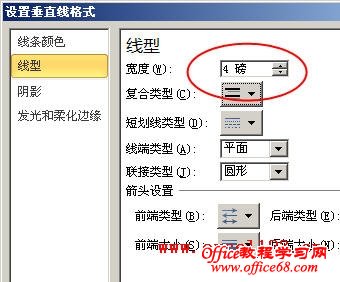

再次单击“设置所选内容格式”，在“设置垂直线格式”对话框中，先选择“线条颜色”选项，设置为“实线”，然后选择“线型”，将“宽度”设置为一个适当的值，本例为“4磅”，如图。

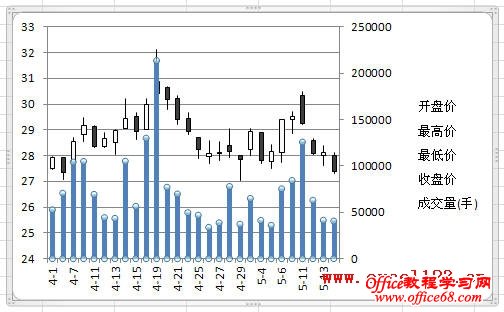

关闭对话框，“成交量”系列即显示为柱状。

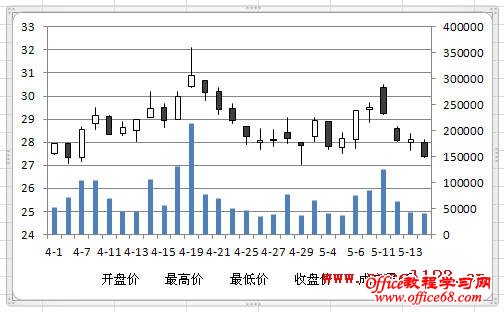

最后根据需要调整次坐标轴刻度的最大值，将图例置于图表底部。
