第一部分 如何配置阵列

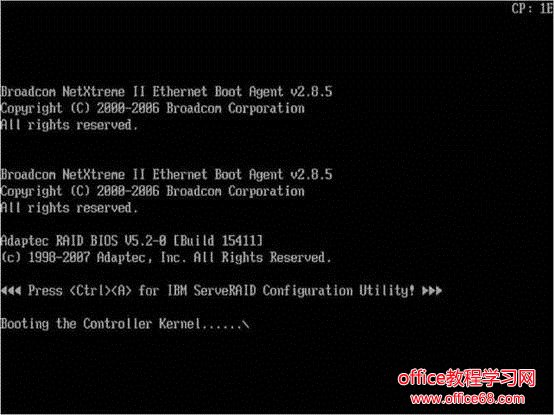

开机自检过程中有Ctrl+A提示：《阵列卡不同，按键组合也不同，也有Ctrl+H的，这个主要根据阵列卡来的，不过，系统启动的时候都有提示的，看屏幕就行了》
按下组合键Ctrl+A进入配置程序。
ARC是内嵌的BIOS的程序,您可以通过它配置ServeRAID-8k-l/8k/8i SAS 控制器.其包括:
Array Configuration Utility (ACU) - 创建,配置,管理逻辑驱动器.也可以对驱动器进行初始化及重新扫描.
Serial Select - 改变设备及控制器的设置
Disk Utilities–格式化或校验媒体设备

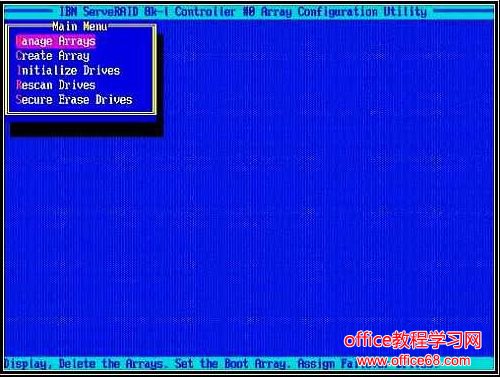

配置阵列，选择Array Configuration Utility一项回车，出现如下界面：
下面文档列举了如何配置Raid1。其他阵列级别配置方法相同。
第一步：新拆箱的服务器在配置阵列之前先进行初始化。注：初始化会全清掉您硬盘上的数据和阵列信息，操作时请阅读警告提示。
初始化硬盘
1.选择Initialize Drives ，新硬盘都是需要初始化才能被使用的，所以如果你的硬盘是新的就必须进行初始化
2.使用空格键把要初始化的硬盘选择到右边的方框中：
3.按“Enter”回车键继续下一步
4.弹出警告红色框按“Y”键接受提示警告，继续

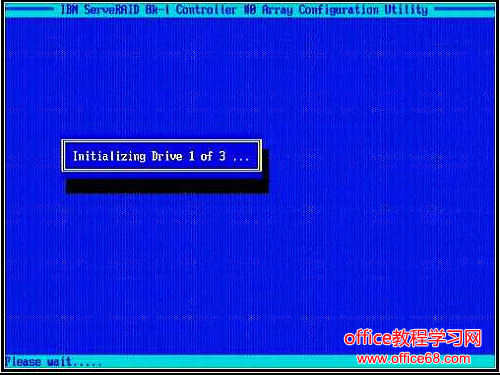

5.开始初始化，等待进程完成：
6.完成后自动返回创建阵列总菜单。
1.初始化硬盘后，选择Create Arrays创建阵列：
2. 用I空格键选择1和2块硬盘，回车
3.按回车进入阵列配置菜单：
3. Array Label输入阵列标识（名字任意，符合8.3原则）：注Array Label可以不填，但如果配置多个阵列，则后面的阵列必须写。
4. Array Size默认回车，Create RAID via一项选择Quick Init，
5. 然后在Done上回车，结束配置，等待创建进程，
6.完成后返回总创建菜单。

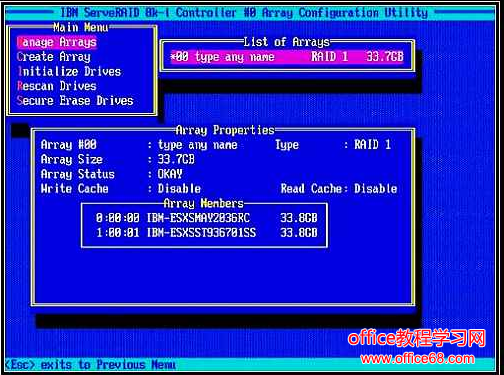

选择“Manage Arrays”查看建好的阵列状态。
在选好的阵列上按回车
以上，其他阵列跟这个一样，
第二部分 其他操作
1.删除阵列
1.1 选择“Manage Arrays”右边列出的阵列表中，用上下键选择要删除的阵列。
1.2 按“Del”键，弹出阵列属性菜单
1.3选择“Delet”回车，弹出警告菜单。
1.4 认真阅读警告消息，接受按“Y”，拒绝按“N”退出。确认删除按“Y”继续删除。
等待进程完成后，返回总菜单。阵列已经被删除。
如何选择第一引导阵列（选择哪个阵列为第一引导启动阵列）：

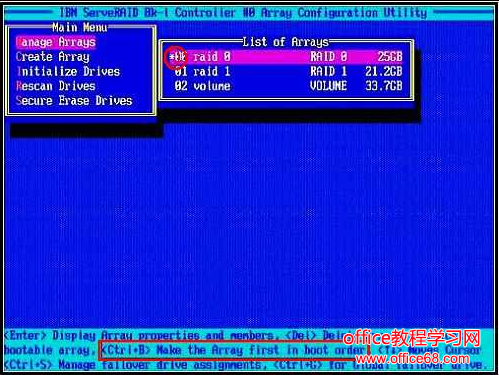

如图所示，现在引导启动的阵列为raid1，签名的“*”标识为第一启动阵列
选择要标识为第一引导启动的阵列（例，我要把阵列名为VOLUME的阵列设为第一引导阵列），并按下“Ctrl+B”,如下图
完成后如图：
注：在做此操作之前，用户务必确认自己要把操作系统装于那个阵列之上，否则可能引起混乱，系统无法引导。
备注：
RAID10,RAID5 RAID6级别的配置并没有明显的区别。
注意：RAID0,至少1块儿硬盘
RAID1默认要求2块
RAID5至少3块硬盘或更多。
RAID6 至少4块硬盘以上。
如果您只有一块硬盘，加了8系列阵列卡按照要求做一个Volume(简单卷)就可以。一块硬盘也要创建阵列否则无法安装系统。这个很重要！ |
